Parameter teknis utama mesin belitan transformator |
|||
|
Model Produk |
persegi-600L |
persegi-800L |
persegi-1000L |
|
Diameter Berliku |
Lebih besar dari atau sama dengan700 |
Lebih besar dari atau sama dengan800 |
Lebih besar dari atau sama dengan1000 |
|
Lebar Kabel |
Lebih besar dari atau sama dengan600 |
Lebih besar dari atau sama dengan700 |
Lebih besar dari atau sama dengan800 |
|
Akurasi Pengaturan Kabel |
0.01 |
0.01 |
0.01 |
|
Kecepatan Spindel |
{0} rpm |
{0} rpm |
{0} rpm |
|
Tinggi Pusat Spindel |
700 milimeter |
700 milimeter |
700 milimeter |
|
Diameter Kawat yang Berlaku |
Kawat bundar: 0.1-3mm Kawat datar:Lebih besar dari atau sama dengan 2X10mm |
Kawat bundar: 0.1-3mm Kawat datar:Lebih besar dari atau sama dengan 2X10mm |
Kawat bundar: 0.1-3mm Kawat datar:Lebih besar dari atau sama dengan 2X10mm |
|
Motor Kabel |
Servo 0.75KW |
Servo 0.75KW |
Servo 0.75KW |
|
Motor Spindel |
konversi frekuensi 2.2KW 1*10 |
konversi frekuensi 2.2KW 1*10 |
konversi frekuensi 2.2KW 1*10 |
|
Tegangan Pasokan |
220VAC 50HZ |
220VAC 50HZ |
220VAC 50HZ |
|
Tenaga Mesin |
3KW |
3KW |
3KW |
|
Ketegangan yang Cocok |
Tensioner pneumatik yang dapat disesuaikan |
Tensioner pneumatik yang dapat disesuaikan |
Tensioner pneumatik yang dapat disesuaikan |
|
Ukuran |
1500mm(P)*1000mm(L)* 1400mm(T) |
1650mm(P)*1100mm(L)* 1400mm(T) |
1800mm(P)*1100mm(L)* 1400mm(T) |
|
Berat Peralatan |
540 KG |
640 KG |
740 KG |
Fitur Struktural
1: spindel berliku:
Perlu memiliki kekuatan dan stabilitas yang cukup untuk menopang berat dan torsi inti atau cetakan belitan trafo basah selama rotasi. Rentang kecepatannya biasanya dapat disesuaikan sesuai dengan persyaratan proses penggulungan, dan memiliki kontrol rotasi presisi tinggi untuk memastikan keseragaman belitan.
2: Pengaturan kabel:
Mirip dengan mesin penggulung lainnya, ia bertugas menata kabel-kabel dengan rapi pada inti atau cetakan penggulungan. Karena trafo basah mungkin memiliki persyaratan khusus untuk insulasi dan kekompakan kumparan, mekanisme pengaturan kawat memerlukan presisi yang lebih tinggi dan dapat mengontrol jarak kawat dan arah kawat secara akurat.
3: Sistem kontrol ketegangan:
Untuk menjamin kualitas penggulungan, sistem ini dapat memastikan bahwa kawat memiliki tegangan yang stabil dan sesuai selama proses penggulungan. Pada belitan trafo basah, tegangan yang sesuai membantu mencegah masalah yang disebabkan oleh kabel yang longgar di lingkungan yang lembab, sekaligus menghindari kerusakan pada lapisan insulasi kawat akibat tegangan yang berlebihan.
4:Shuangqing CNC-200 sistem kontrol:
Jumlah putaran, kecepatan belitan, parameter pengkabelan, dan tegangan belitan dapat dikontrol secara tepat. Beberapa sistem kontrol tingkat lanjut juga dapat menyimpan parameter belitan berbagai jenis trafo basah untuk memudahkan panggilan dan peralihan.

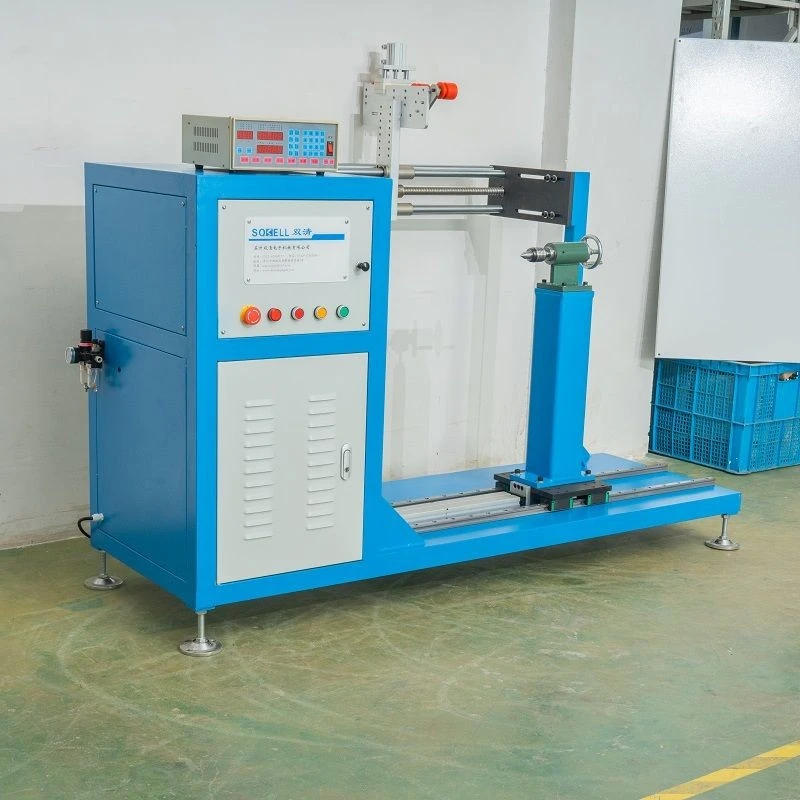

Detail Produk
Keuntungan
1: Akurasi belitan tinggi
2: Meningkatkan efisiensi
3: Beradaptasi dengan lingkungan khusus
Pertanyaan Umum
T: Apa jangka waktu pembayaran Anda?
A: Kami mengirimkan setelah pembayaran.
T: Jika kami memiliki persyaratan produk lain yang tidak disertakan di halaman Anda, dapatkah Anda membantu menyediakannya?
A: Peralatan dapat disesuaikan sesuai kebutuhan pelanggan.
T: Apakah Anda memiliki garansi untuk produk Anda?
J: Garansi pabrik
T: Apa yang menentukan keakuratan penggulungan mesin penggulung?
A: Akurasi belitan terutama bergantung pada keakuratan struktur mekanis peralatan. Misalnya keakuratan mekanisme penataan kawat akan mempengaruhi kerapian susunan kawat. Pada saat yang sama, keakuratan sistem kendali juga penting. Sistem kontrol tingkat lanjut dapat secara akurat mengontrol sudut putaran dan kecepatan motor untuk memastikan akurasi belitan.
