Parameter teknis utama Mesin Winding Kawat Datar |
|||
|
Model Produk |
meter persegi-8BX1-2 |
meter persegi-8BX1-3 |
meter persegi-8BX1-4 |
|
Diameter belitan |
Lebih besar dari atau sama dengan400 |
Lebih besar dari atau sama dengan400 |
Lebih besar dari atau sama dengan550 |
|
Lebar kabel |
Lebih besar dari atau sama dengan200 |
Lebih besar dari atau sama dengan200 |
Lebih besar dari atau sama dengan200 |
|
Akurasi susunan kabel |
0.01 |
0.01 |
0.01 |
|
Kecepatan spindel |
1-200rpm |
1-200rpm |
1-200rpm |
|
Tinggi pusat spindel |
300mm |
300mm |
300mm |
|
Diameter kawat yang berlaku |
Kawat tembaga datar: ketebalan 1-5mm lebar 1-15mm |
Kawat tembaga datar: ketebalan 1-5mm lebar 1-20mm |
Kawat tembaga datar: ketebalan 1-5mm lebar 1-30mm |
|
Motor kabel |
Servo 0.75KW |
Servo 0.75KW |
Servo 0.75KW |
|
Motor spindel |
konversi frekuensi 2.2KW+1:10 |
konversi frekuensi 2.2KW+1:15 |
konversi frekuensi 3,7KW+1:10 |
|
Tegangan suplai |
220VAC 50HZ |
220VAC 50HZ |
380VAC 50HZ |
|
Kekuatan mesin |
3.3KW |
3.6KW |
5.5KW |
|
Rak kawat pendukung |
Sumbu tunggal yang dapat disesuaikan |
Sumbu tunggal yang dapat disesuaikan |
Sumbu tunggal yang dapat disesuaikan |
|
Ukuran |
1400X800X1550mm |
1400X8001550mm |
1600X850m X 1600mm |
|
Berat peralatan |
460KG |
490KG |
670KG |
Struktur dan prinsip
Biasanya memiliki komponen utama seperti spindel belitan, mekanisme pengaturan kawat, perangkat pengatur tegangan, dll. Saat bekerja, kawat dijaga pada tegangan tertentu melalui sistem pengatur tegangan, spindel menggerakkan cetakan belitan untuk berputar, dan susunan kawat Mekanismenya membuat kawat dililitkan secara merata pada cetakan hingga membentuk gulungan berbentuk pancake.

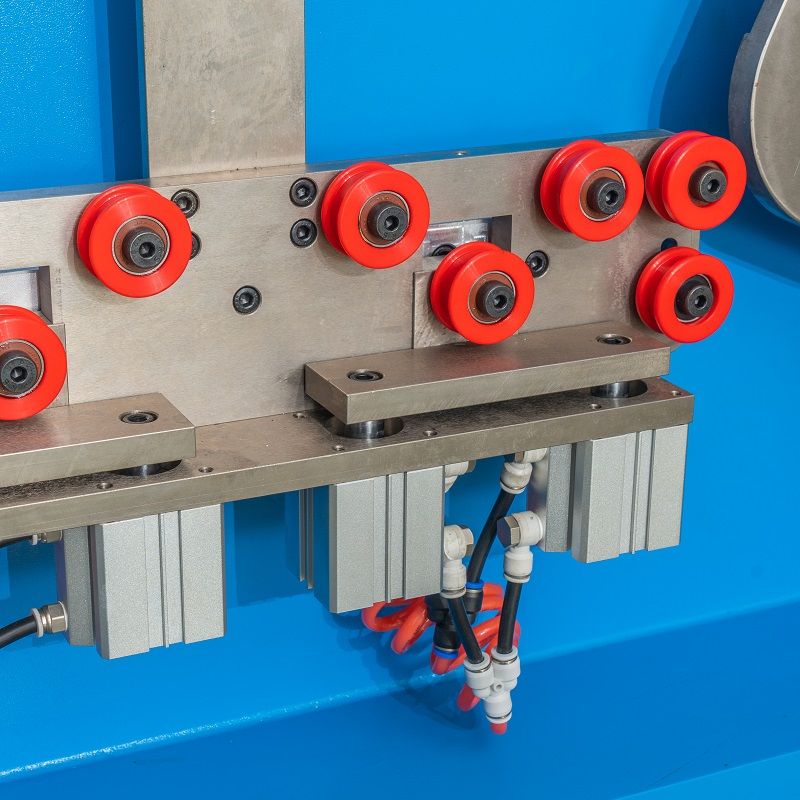

Detail Produk
Area Aplikasi
Ini banyak digunakan dalam pembuatan peralatan listrik seperti transformator daya, kumparan mesin las, kumparan datar alfa, reaktor, dll. Misalnya, pembuatan belitan tegangan tinggi dan belitan tegangan rendah pada transformator daya besar memerlukan penggunaan pancake. mesin penggulung hingga kumparan angin dengan putaran dan bentuk yang presisi untuk menjamin kestabilan kinerja trafo.
Fitur dan kelebihan
Hal ini dapat mencapai belitan presisi tinggi, memastikan jumlah putaran kumparan akurat, tersusun rapat dan seragam. Dan parameter belitan seperti diameter kawat, jumlah putaran, kecepatan belitan, dll. dapat disesuaikan sesuai dengan kebutuhan desain yang berbeda. Beberapa mesin penggulung pancake canggih juga memiliki karakteristik otomatisasi tingkat tinggi, yang dapat mengurangi kesalahan pengoperasian manual dan meningkatkan efisiensi produksi.
Pertanyaan Umum
T: Apakah Anda produsen atau perusahaan dagang?
A: Kami adalah produsen, produsen sumber.
T: Bisakah Anda mendesainnya untuk kami?
A: Peralatan dapat disesuaikan sesuai dengan kebutuhan dan kebutuhan produk Anda.
Q: Bagaimana pengemasan dan pengirimannya?
A: Saat pengiriman, potongan kayu akan digunakan untuk memperkuat dan melindungi mesin.
Q: Apakah kecepatan putaran mesin penggulung dapat disesuaikan?
A: Kecepatan belitan mesin belitan dapat disesuaikan. Melalui panel kontrol pada peralatan, kecepatan belitan yang sesuai dapat disesuaikan dengan kebutuhan belitan yang berbeda, seperti diameter kawat, jumlah putaran kumparan, dan faktor lainnya.
